자동 CNC 롤 밀링 머신
자동 CNC 롤 밀링 머신
자동 CNC 롤 밀링 머신
자동 CNC 롤 밀링 머신
자동 CNC 롤 밀링 머신
자동 CNC 롤 밀링 머신

자동 CNC 롤 밀링 머신

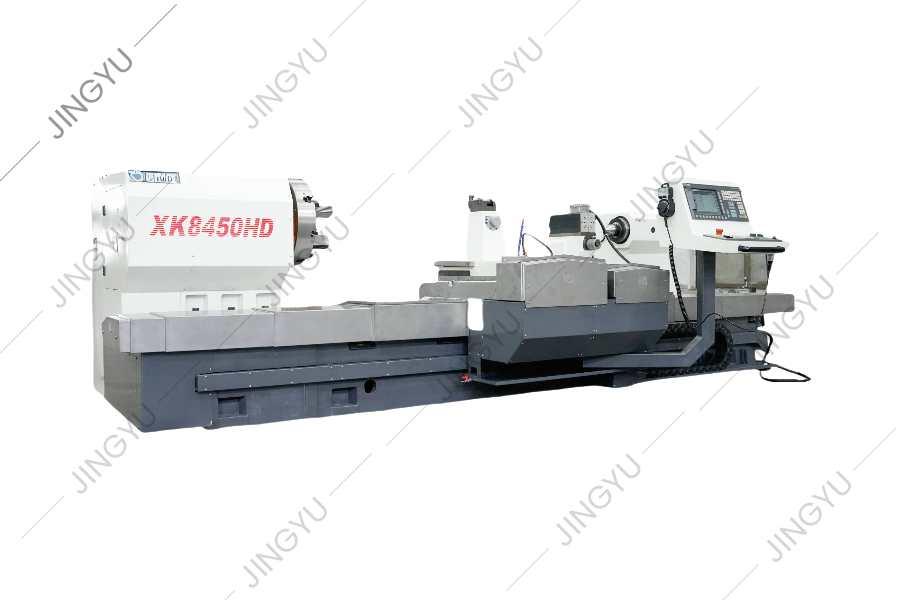

고속 스틸 롤 가공 문제를 고려하여 XK8450 CNC 롤 밀링 머신은 XK9350 시리즈의 회사를 기반으로 개발 한 새로운 유형의 CNC 롤 그루브 처리 기계로, 가정 내외의 유사한 제품의 장단점을 완전히 연구하고 분석했습니다. 이 공작 기계에는 더 높은 수준의 자동화 및 뛰어난 기능이있어 1 대형 다목적 솔루션을 제공합니다. 다양한 유형의 롤 그루브의 처리를 쉽게 완료합니다.
견적을 받으십시오
PREV：CNC 롤 링 밀링 머신NEXT：헤비 듀티 CNC 밀링 머신
  • 설명
  • 기술 매개 변수
  • 저희에게 연락하십시오

  • ●이 일련의 공작 기계 도구는 모두 적분 4- 레일 침대 구조를 채택하고 참조 안내 레일은 통합 슈퍼-아우 디오 켄칭을 채택하여 전체 기계의 높은 강성, 높은 정밀성 및 안정성을 보장합니다. 가이드 레일은 스테인레스 스틸 방패로 완전히 보호되어 서비스 수명을 효과적으로 보장합니다.
    ● 플라이-커터 밀링 헤드 구성 요소의 횡 방향 이동 가이드 레일은 고정밀 대형 선형 원통형 롤링 가이드 레일 (고정밀 롤 선반에 사용)에 의해 지원됩니다. 처리 중 플라이 커터의 피드 동작의 고정밀 및 고도도 요구 사항을 충족합니다.
    ● 플라이 커터 샤프트 변속기 체인은 6 레벨 정밀 접지 기어를 사용하여 공구 궤적이 CNC 시스템의 프로그램 명령어를 완전히 실행하도록하여 홈 불일치 및 변속기 체인의 강성이 낮아진 홈 불일치와 같은 숨겨진 도구와 같은 숨겨진 결함을 제거합니다. 특히 소규모 텅스텐 카바이드 롤러 링 및 하강이 큰 롤의 가공에서 우수한 성능이 강조됩니다.
    ● 플라이 커터 스핀들은 큰 직경의 H40 스핀들 끝을 채택하여 60mm 컨투어 리브를 가공해야 할 필요성을 충족시킬 수 있습니다.
    ● 공작 기계에는 6 축 시멘스 고급 CNC 시스템이 장착되어 있으며 각 공급 샤프트를 제어하는 ​​6 개의 서보 드라이브가 있습니다. 로터리 밀링 헤드 및 스윙 조각 밀링 헤드는 독립적으로 구성되고 제어됩니다 (기계적 또는 전기 변환이 필요하지 않음). 그리고 공작 기계의 각 부분 사이에는 간섭이 없습니다. 롤의 전체 스트로크 처리는 롤의 하나의 클램핑으로 달성 될 수 있습니다. 초기 공구 설정을 완료 한 후에는 Cross Rib 그루브 플라이 커터 밀링 및 캐릭터 및 패턴 조각 및 밀링을 완전히 자동 일회성 프로그램에서 실현할 수 있습니다.
    ● 공작 기계의 세로 및 가로 선형 모션 축은 부정확 한 랙 및 피니언 전송을 피하기 위해 고정밀 볼 나사로 구동됩니다. CNC 시스템의 자동 제어 하에서, 하나의 구멍 패턴에서 다음 구멍 패턴으로의 자동 이동 및 정확한 위치를 실현할 수 있습니다.

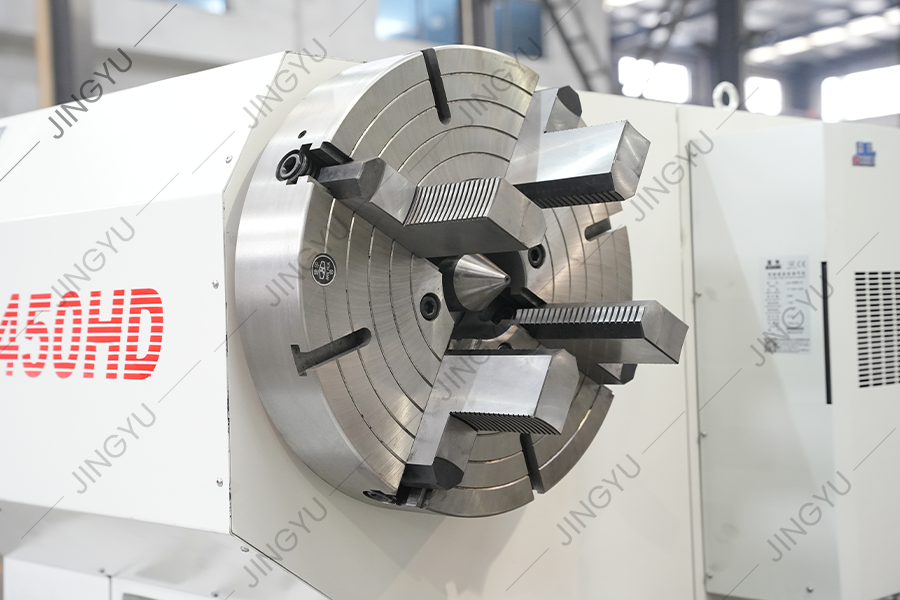

    ● 공작물 스핀들 변속기는 유지 보수가없는 갭 프리 연결 방법을 채택하여 전송 정확도를 최대 범위까지 보장하고 백래시 제어.

  • 색인 단위 XK8450HD
    공작물 재료 주철 롤, 고속 스틸 롤,
    복합 롤, 텅스텐 카바이드 롤 링 등
    적용 가능한 스레드 사양 mm φ5-60
    맥스. 공작물 직경 mm φ650
    맥스. 공작 길이 mm 2500
    절단 모드 및 기능 플라이 커터 커팅 갈비 그루브 (초승달 그루브, 윤곽 갈비 그루브 등) 및 스윙 헤드 조각
    플라이 커터 전송 모드 순수한 6 단계 기어 변속기
    기계 가이드 웨이 양식 Integral 4-Rail (Saddle 2 Tailstock 2)
    기계 가이드 웨이 너비 mm 900 (스테인레스 스틸 쉴드 장착)
    플라이 커터 스핀들 속도/파워 RPM/KW 0-600/3.5
    밀링 헤드 스핀들 속도/파워 RPM/KW 2000-8000/2.5
    테일 스톡 슬리브 직경 mm φ180
    제어 축 수 6
    제어 시스템 지멘스 828d
    참고 : 다른 CNC 시스템은 고객의 특별한 요구에 따라 사용자 정의 할 수 있습니다.
