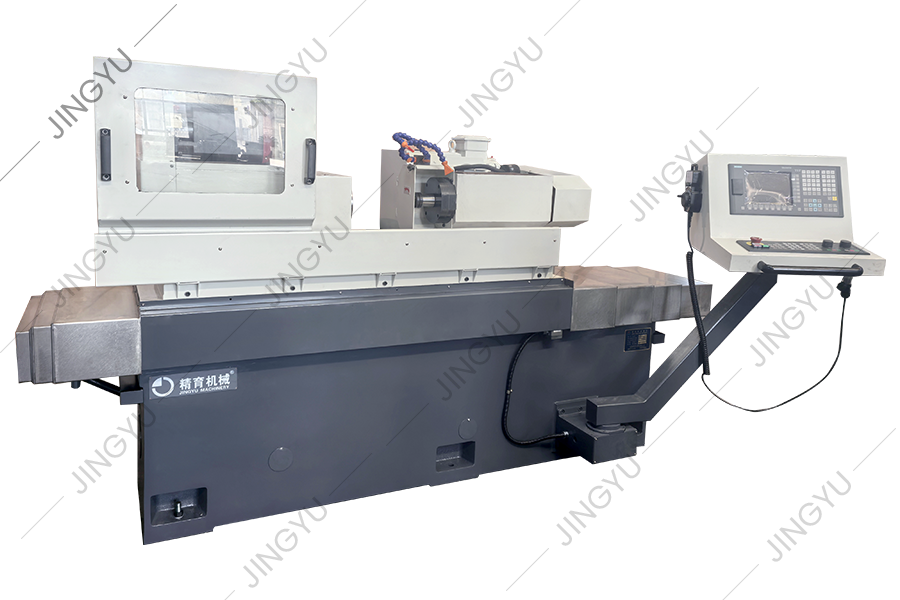

CNC TC 링 그라인딩 머신
CNC TC 링 그라인딩 머신
CNC TC 링 그라인딩 머신
CNC TC 링 그라인딩 머신
CNC TC 링 그라인딩 머신
CNC TC 링 그라인딩 머신
CNC TC 링 그라인딩 머신
CNC TC 링 그라인딩 머신
CNC TC 링 그라인딩 머신
CNC TC 링 그라인딩 머신

CNC TC 링 그라인딩 머신

롤 링 형성 분쇄기는 주로 고속 와이어로드 생산을 위해 텅스텐 카바이드 롤러 링을 연삭하는 데 사용됩니다. 형성된 다이아몬드 그라인딩 휠은 카바이드 롤러 링의 외부 원 및 R 자형 그루브에서 거친 연삭, 반 마감 연삭, 미세 연삭 및 비 스파크 그라인딩을 수행하는 데 사용됩니다. 스틸 롤링 밀의 기계 수리점에 필요한 마무리 장비입니다.
견적을 받으십시오
PREV：복합 롤 그라인딩 머신NEXT：No next article
  • 설명
  • 기술 매개 변수
  • 저희에게 연락하십시오

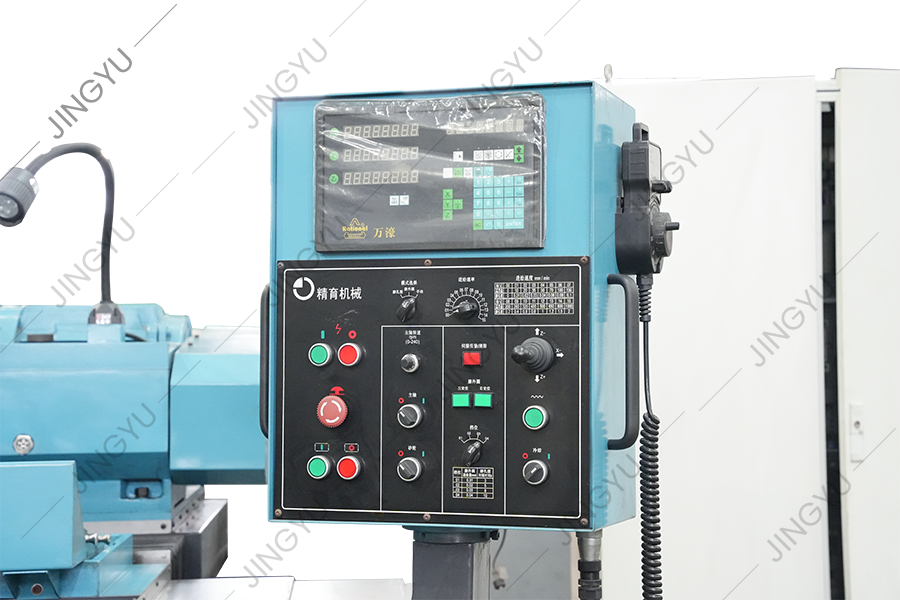

  • ● 공작 기계는 각각 분쇄 휠 프레임 피드 및 작업 테이블 이동을 제어하기 위해 프로그래밍 가능한 로직 컨트롤러 (PLC)를 채택합니다. 그라인딩 휠 프레임과 작업 테이블의 위치는 격자 디지털 디스플레이를 통해 동적으로 표시됩니다. 연삭 요구 사항을 설정 한 후, 프로그램은 롤러 표면의 외부 원과 각 그루브 연삭을 자동으로 완료 할 수 있습니다.

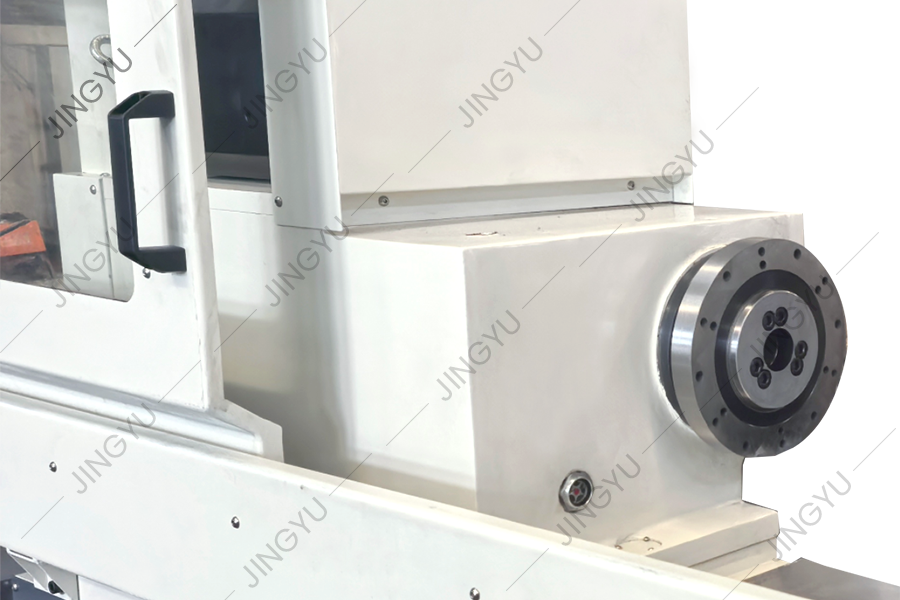

    ● 공작물 주 헤드 스톡의 주요 스핀들은 가변 주파수 속도 조절 드라이브를 채택하며 해당 회전 속도는 다른 공작물 매개 변수에 따라 설정할 수 있습니다.

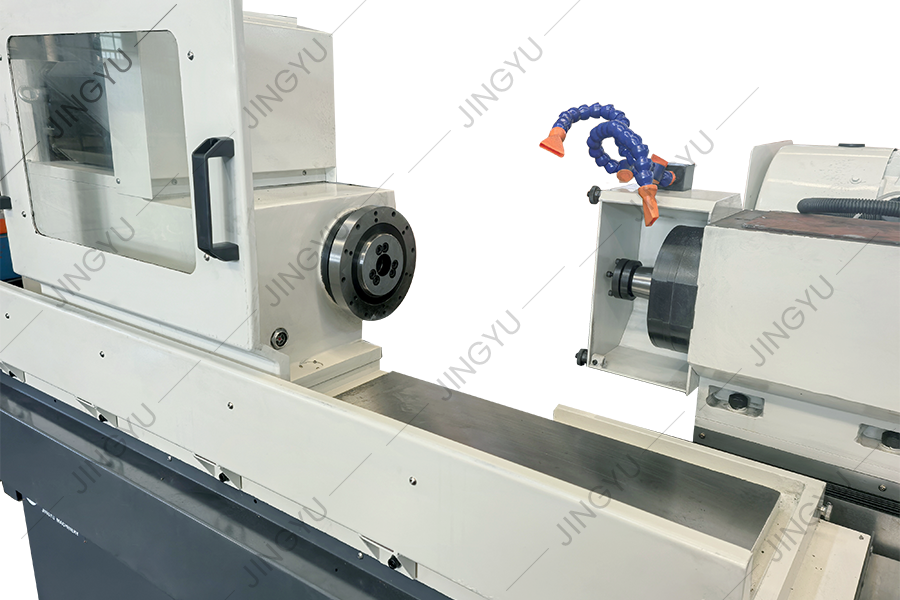

    주 헤드 스톡 스핀들에 확장 맨드 릴이 설치됩니다. 롤러 링을 확장 맨드릴에 놓고 Allen Wrench를 사용하여 확장 맨드 릴의 끝에서 잠금 나사를 조이려면 자체 중심 설치 및 롤 링의 조임을 완료합니다.
    ● 그라인딩 휠 스핀들은 고정밀 롤링 베어링을 사용하며 독립적 인 완전히 밀봉 된 오일 풀에 의해 윤활되고 냉각됩니다. 스핀들 온도 감지 장치가 설치되어 스핀들 온도 변화를 실시간으로 표시하여 전체 시스템 작동 프로세스에서 온도 모니터링 및 피드백을 실현합니다. 이것은 스핀들의 서비스 수명을 연장하고 높은 스핀들 회전 정확도와 높은 강성의 탁월한 성능을 보장합니다.
    그라인딩 휠 스핀들은 고전력 (18.5kW) 모터에 의해 구동됩니다.

  • M8440A

    색인 단위 M8440A
    공작물 재료 텅스텐 카바이드 롤 링
    맥스. 공작물 직경 mm φ400
    헤드 스탁 스핀들 속도 RPM 20 ~ 150
    그라인딩 휠 스핀들 속도 RPM 1950
    맥스. 그라인딩 휠의 선형 속도 m/s 25
    그라인딩 휠 스핀들 모터 파워 KW 18.5
    연삭 휠 직경 mm φ250
    맥스. 그라인딩 휠의 너비 mm 65
    x 축 이동 mm 500
    x 축 안내서 양식 대형 선형 가이드
    z 축 이동 mm 250
    z 축 안내서 양식 대형 선형 가이드
    최소 사료 유닛 mm 0.003
    제어 시스템 프로그래밍 가능한 로직 컨트롤러

    MK8440A

    색인 단위 MK8440A
    공작물 재료 텅스텐 카바이드 롤 링
    맥스. 공작물 직경 mm φ400
    헤드 스탁 스핀들 속도 RPM 20 ~ 150
    그라인딩 휠 스핀들 속도 RPM 1950
    맥스. 그라인딩 휠의 선형 속도 m/s 25
    그라인딩 휠 스핀들 모터 파워 KW 18.5
    연삭 휠 직경 mm φ250
    맥스. 그라인딩 휠의 너비 mm 65
    x 축 이동 mm 500
    x 축 안내서 양식 대형 선형 가이드
    z 축 이동 mm 250
    z 축 안내서 양식 대형 선형 가이드
    최소 사료 유닛 mm 0.001
    제어 시스템 지멘스 808d
    참고 : 다른 CNC 시스템은 고객의 특별한 요구에 따라 사용자 정의 할 수 있습니다.
