EDM 다이아몬드 휠 드레싱 머신
EDM 다이아몬드 휠 드레싱 머신
EDM 다이아몬드 휠 드레싱 머신
EDM 다이아몬드 휠 드레싱 머신

EDM 다이아몬드 휠 드레싱 머신

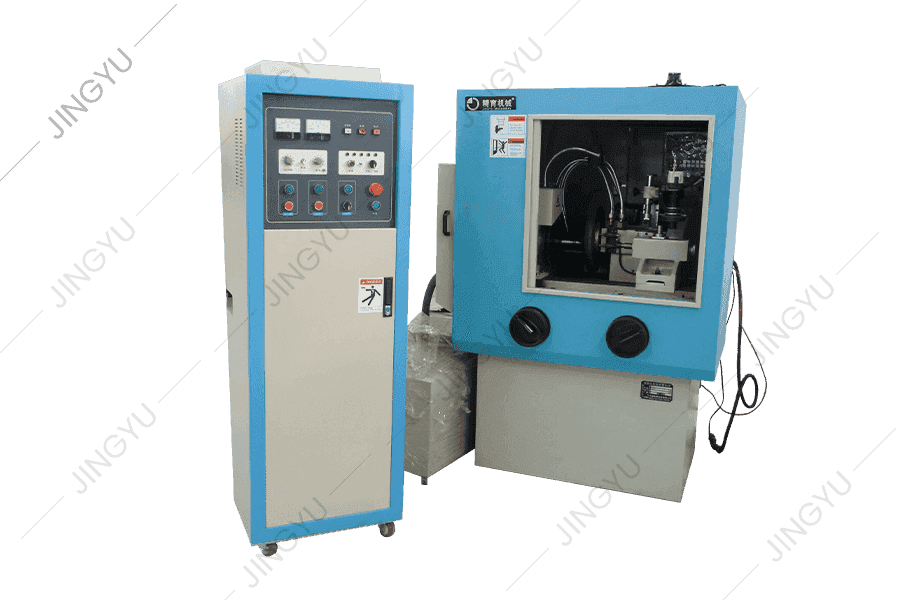

MX250은 야금 제철소 용 다이아몬드 휠을 형성하고 드레싱하는 데 사용되는 표준 다이아몬드 휠 드레싱 머신입니다. 옷을 입을 수있는 다이아몬드 휠의 직경은 최대 250mm입니다. 다이아몬드 휠은 EDM에 의해 옷을 입고, 방전 가공을 사용하여 다이아몬드 입자 사이에 금속 접착제를 녹여 연삭 휠의 모양을 교정합니다. 이 방법은 드레싱 속도가 높고 모양이 높습니다. 그것은 많은 먼지를 생성하지 않으며, 그라인딩 휠의 선형 속도가 높기 때문에 다이아몬드 곡물은 어닐링되지 않으므로 그라인딩 휠의 품질에 영향을 미칩니다. .
견적을 받으십시오
PREV：No previous articleNEXT：레이저 가공 센터
  • 설명
  • 기술 매개 변수
  • 저희에게 연락하십시오

  • ● 공작 기계 도구 베드는 스틸 플레이트 용접 구조를 채택하며 작동 오일 탱크 및 오일 펌프 시스템은 유지 보수 및 청소를 쉽게하기 위해 외부에 위치합니다.
    ● 공작 기계는 작동 유체의 누출을 방지하도록 완전히 밀폐되어 있습니다. 왼쪽은 흑연 휠 전극을 쉽게 교체 할 수있는 전환 가능한 도어이며, 뒷면은 흑연 휠 전극을 쉽게 돌리고 형성하기위한 이중 개방 도어이며, 전면은 다이아몬드 연삭 휠의 조정 및 교체를 처리하기위한 이중 슬라이딩 도어입니다.
    ● 처리가 완료되면 공작 기계가 자동으로 중지됩니다.

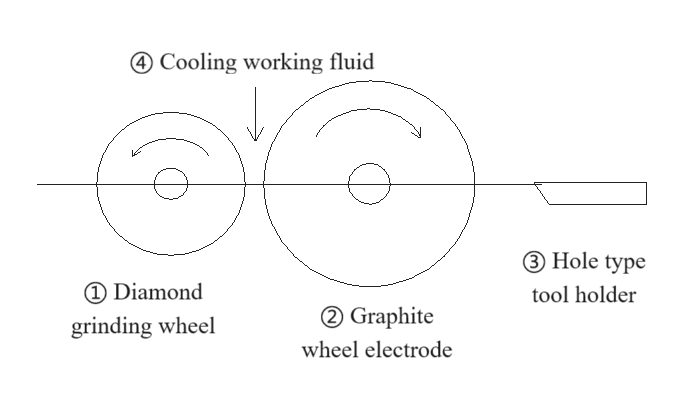

    Diamond 다이아몬드 그라인딩 휠 : 금속 본드 다이아몬드 그라인딩 휠, Mandrel 고정 된 이중 센터 클램핑, 스테퍼 모터 서보 드라이브, 매뉴얼/자동 로터리 서보 사료 공급 처리.
    graphite 휠 전극 : 전극으로 처리하기 쉬운 흑연 휠을 사용하고 배출 가공 원리를 바르고 전기 스파크를 사용하여 다이아몬드 그라인딩 휠의 일부를 제거 할 수 있습니다. 흑연 휠의 외부 구멍은 회전하고 공구 홀더에 클램핑 된 구멍 절단기에 의해 형성됩니다.
    HOLE 툴 홀더 : 구멍 절단기는 와이어 절단기로 처리 될 수 있으며 6 ° 백 각도를 자르고 이동식 도구 홀더에 클램핑되며 흑연 휠 전극의 외부 원이 절단되어 형성됩니다.
    ④ 냉각 작동 유체 : 방전 가공의 원활한 진행을 보장하기 위해 냉각 작동 유체 (작동 유체는 7# 흰색 오일 또는 5# 엔진 오일)를 가공 영역으로 플러시해야합니다. 작업 유체는 가공 영역의 상부에서 플러시되고 플러싱 오일 파이프의 위치는 반복적으로 조정되어 처리 영역에 열린 불꽃이 없도록합니다.

  • 색인 단위 MX250
    공작물 재료

    다이아몬드 및 금속 기반 CBN 그라인딩 휠

    맥스. 공작물 직경 mm φ280
    맥스. 공작 너비 mm 50
    헤드 스탁 스핀들 속도 RPM 30 ~ 50
    드래그 플레이트 크기 mm 140 × 940
    드래그 플레이트 이동 mm 120
    중심 높이 mm 140
    맥스. 흑연 휠의 직경 mm 320
