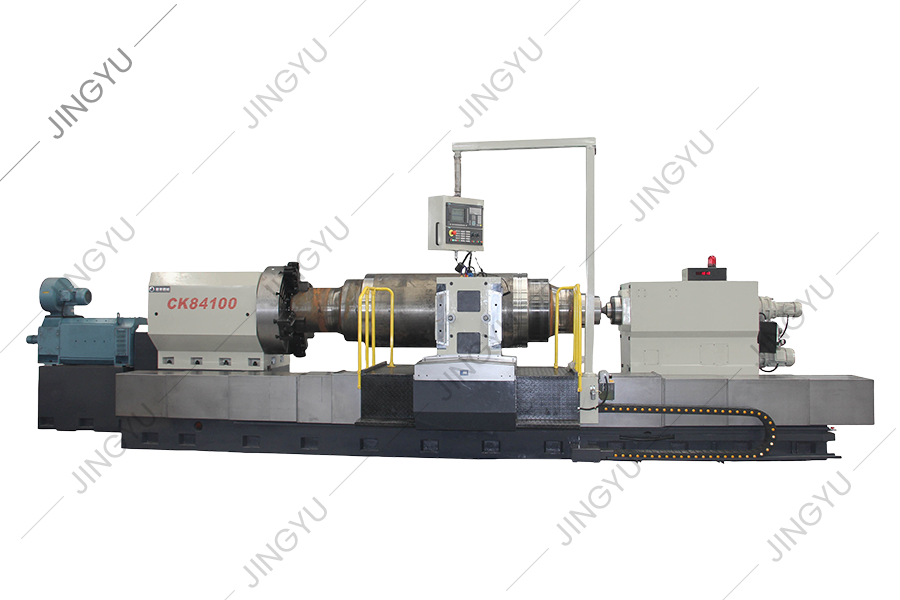

CK84100
● CK84100 CNC 롤 선반 침대는 전체 4 1 가이드 레일 구조, 즉 안장과 테일 스톡의 움직임과 위치를 제공하기 위해 4 개의 직사각형 레일의 침대의 수평 배열을 채택하고 침대의 전면 표면에 보조 레일을 설치하여 보조 보조 지지대가 더 잘 지내고, 더 나은 홀드를 보장 할 수 있도록 보조 레일을 설정합니다. 절단 토크.
베드의 참조 가이드 레일은 전체 Super-Audio Quenching을 채택하며, 일치하는 표면에는 수입 가이드 웨이 소프트 벨트가 부착되어 각 공급 성분의 마이크로웨어 이동을 보장하고 오랫동안 높은 정밀하고 높은 안정성을 유지합니다. 칩과 냉각수가 안장 레일에 침입하지 않도록 안장 레일과 테일 스톡 레일 사이에 특정 높이 차이가 설계되었습니다.
● 안장 도구 홀더는 AO- 타입 적분 도구 홀더 체계를 채택합니다. 도구 홀더는 공구 홀더의 강성을 향상시키고 공작 기계의 회전시 진동을 줄일 수 있습니다. 그리고 딥 그루브 패스 롤 처리에 적응하도록 공구 레스트 플레이트의 위치를 조정함으로써. 공구 핸들의 확장으로 인한 강성 부족을 줄여 공구가 공명을 핸들링하여 절단 성능에 영향을 미칩니다.
우리 회사는 또한 고객의 요구 사항에 따라 CNC 툴 홀더를 구성하도록 선택할 수 있습니다 (Angle Steel 사용자가 선택하는 것이 좋습니다).
CK84125
● 선반 헤드 스톡은 강화 된 이중 벽 상자 구조를 채택합니다. 메인 샤프트는 2 점지지, 합리적인 베어링 구성 및 스팬 디자인의 형태를 채택합니다. 메인 샤프트는 강성 및 베어링 용량이 높습니다. 최적화 된 변속기 시스템은 모두 고주파 소수 및 연삭을 갖춘 6 레벨 정밀 기어로 구동되므로 헤드 스톡이 저음, 높은 변속기 정확도 및 큰 출력 토크의 특성을 갖도록합니다.
메인 샤프트 변속기는 유압 자동 변속 2 기어 시프트 및 DC 속도 조절 모터 드라이브 스피드 속도 조절 방식을 채택하여 기계 스핀들의 광범위한 범위의 속도 조절 범위의 높은 동적 특성을 갖도록합니다.
주 헤드 스톡의 뒷면은 버튼 스테이션으로 설계되었으며, 이는 양수 및 음성 회전 및 비상 정지와 같은 스핀들의 작동을 제어 할 수 있습니다.
● 테일 스톡은 테일 스톡 슬리브의 독립적 인 회전 스핀들 및 축 방향 망원경 조정의 구조 계획을 채택합니다. 테일 스톡 스핀들 테이퍼 홀은 100-1 : 5입니다. Tailstock 본체는 적분 구조를 채택하여 불안정한 정확도, 부하 용량이 열악하며 전통적인 상단 및 하부 분할 구조로 인한 불량한 신뢰성을 제거합니다.
공작 기계의 테일 스톡에는 선반이 공작물을 클램핑 할 때 테일 스톡 클램핑 력의 설정, 측정 및 피드백에 사용되는 고성능 압력 센서가 장착되어 있습니다. 작동 압력 감지 컨트롤러를 설정하고 조정함으로써 공작물의 테일 스톡 팁의 조임력을 자동으로 제어하고 표시 할 수 있습니다. 테일 스톡 슬리브의 풀기 및 클램핑은 유압 제어 시스템을 통해 자동으로 실현됩니다.
공작물 열 변형 보상 메커니즘은 테일 스톡 슬리브에 설계되었습니다. 공작 기계 작동 중 공작물의 축 길이 변화는 소매의 디스크 스프링에 의해 흡수되고 보상됩니다.
