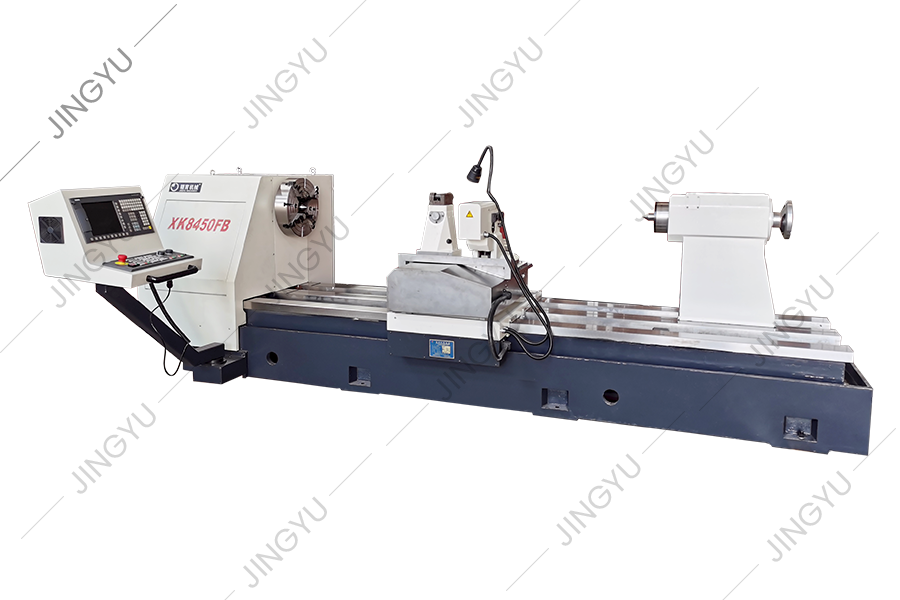

CNC 롤 밀링 머신
CNC 롤 밀링 머신
CNC 롤 밀링 머신
CNC 롤 밀링 머신

CNC 롤 밀링 머신

이 일련의 공작 기계는 다른 회전 방향과 나선 각도로 초승달 홈을 자동으로자를 수 있습니다. 롤의 원주 방향으로 동등한 (또는 불평등 한) 분열 또는 공간으로 나눌 수 있습니다. 제품 사양, 등급, 상표 및 기타 점수를 자동으로 새겨 낼 수 있습니다. 비표준 롤은 또한 고객의 요청에 따라 모든 그루브 모양, 텍스트 및 마킹으로 처리 할 수 ​​있으며, 하나의 기계의 높은 자동화 및 다목적 사용을 달성 할 수 있습니다.
견적을 받으십시오
PREV：헤비 듀티 CNC 밀링 머신NEXT：CNC 롤 노치 머신
  • 설명
  • 기술 매개 변수
  • 저희에게 연락하십시오

  • ●이 일련의 공작 기계 도구는 모두 적분 가이드 레일 베드 구조를 채택하고 참조 안내서는 통합 초음 주파수 담수를 채택하여 전체 기계의 높은 강성, 높은 정밀도 및 안정성을 보장합니다. 횡단 가이드 레일 가드는 서비스 수명을 연장하기 위해 모든 보호를 위해 스테인레스 스틸 가드 플레이트를 채택합니다.
    ● 플라이 커터 샤프트의 드라이브 체인은 모든 6 학년 정밀 접지 기어를 사용하여 공구 궤적이 CNC 시스템의 프로그램 명령 요구 사항을 완전히 준수 할 수 있도록합니다. 드라이브 체인 정확도 및 강성으로 인한 홈 오정렬 및 커터 파손과 같은 숨겨진 결함을 제거합니다. 우수한 성능은 특히 작은 크기의 텅스텐 카바이드 롤러 링 처리에서 두드러집니다.
    ● 플라이 커터 스핀들은 큰 직경의 H40 스핀들 엔드를 채택하여 50mm 동일한 높이 갈비뼈 가공 요구 사항을 충족 할 수 있습니다.

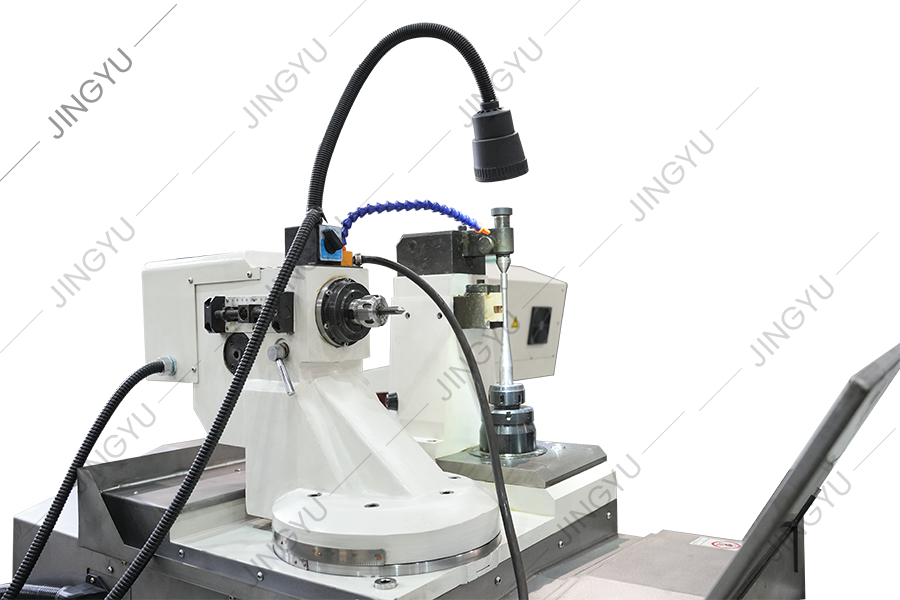

    ● 조각 및 밀링 헤드는 고정밀 턴테이블 베어링 구조를 채택하여 밀링 헤드지지의 강성 문제를 해결하고 회전 방향의 감도 및 위치 정확도를 크게 향상시킵니다.
    ● 조각 및 밀링 스핀들은 2.2kW의 전력과 최대 8000rpm의 전력을 갖춘 스티플 스피드 조정 가능한 전기 스핀들에 의해 직접 구동됩니다. 공작 기계는 저속과 높은 토크의 특성을 가지며 높은 하급 재료에 새겨 질 수 있습니다.
    ● 로터리 밀링 헤드와 스윙 조각 및 밀링 헤드는 평행하고 중앙 제어됩니다. 연산자는 요구에 따라 CNC 시스템에서 처리 프로그램을 선택하고 공작 기계는 수동 기계적 변환없이 기능 변환을 자동으로 인식 할 수 있습니다.
    ● 공작 기계의 종 방향 및 가로 선형 모션 축은 모두 고정화 된 기어 랙 변속기 문제를 피하기 위해 고정밀 볼 나사로 구동되며 수동 작동 중에 측정을 돕기 위해 격자 통치자를 사용할 필요가 없습니다. CNC 시스템의 자동 제어에서는 하나의 구멍 유형에서 다음. 로 자동 이동 및 정확한 위치를 달성 할 수 있습니다.

  • 색인 단위 XK8450FB
    공작물 재료 일반 재료, 고속 스틸 롤,
    복합 롤, 텅스텐 카바이드 롤 링 등
    적용 가능한 스레드 사양 mm φ5-50
    맥스. 공작물 직경 mm φ600
    맥스. 공작 길이 mm 2500
    절단 모드 및 기능 플라이 커터 커팅 갈비 그루브 (초승달 그루브, 윤곽 갈비 그루브 등) 및 스윙 헤드 조각
    플라이 커터 전송 모드 순수한 기어 변속기
    기계 가이드 웨이 양식 Integral 3-Rail (안장 3 Tailstock 2)
    기계 가이드 웨이 너비 mm 820 (스테인레스 스틸 풀 보호)
    플라이 커터 스핀들 속도/파워 RPM/KW 0-500/2.5
    밀링 헤드 스핀들 속도/파워 RPM/KW 2000-8000/2.2
    테일 스톡 슬리브 직경 mm φ180
    제어 축 수 5
    제어 시스템 지멘스 808d
    참고 : 다른 CNC 시스템은 고객의 특별한 요구에 따라 사용자 정의 할 수 있습니다.
